| 概述

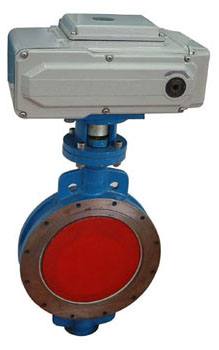

V73771型電動蝶閥采用一體化機構,有輸入控制信號(有輸入信號（4—20mADC或1—5VDC）及單相電源即可控制運轉，具有功能強,體積小,輕便宜人,性能可靠,配套簡單,流通能力大,特別適合于介質是粘稠,含顆粒,纖維性質的場合。它廣泛應用于食品、環保、輕工、石油、化工、教學設備、造紙、電力等行業的工業過程自動控制系統中。
閥體
公稱壓力：PN1.6MPa 2.5MPa，4.0MPa，6.4MPa
材 料：WCB，HT200，ZG251，ZG1Gr18Ni9Ti，ZG1Gr18Ni12MoTi，CF8，CF8M襯四氟乙烯
溫度范圍：常溫-40℃~180℃ 中溫-40℃~450℃
填 料：柔性石墨、V型聚四氟乙烯，含浸聚四氟乙烯，石棉編織填料
閥內組件
閥芯形式：閥板
流量特性：直線性，等百分比
材 料：1Gr18Ni9Ti，0Or17Ni12Mo2
閥座材料：乙丙橡膠、聚四氟乙烯、氟橡膠、合金鋼、巴金銅
閥桿材料：不銹鋼，襯四氟乙烯
可調比：300：1
V73771蝶閥的規格性能表
|
公稱通徑（DN）
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
流量系數Kv
|
110
|
180
|
232
|
368
|
545
|
735
|
1240
|
2025
|
2712
|
3875
|
5038
|
|
動作范圍
|
0~90º
|
|
連接方式
|
法蘭、對夾
|
|
允許壓差ΔP
|
小于公稱壓力1.6MPa
|
|
泄漏量Q
|
按GB/T4213-92標準測試 無泄/漏
|
|
基本誤差
|
±2.5%
|
|
回差
|
2.5%
|
|
死區
|
1%
|
|
環境溫度
|
-20℃~60℃
|
|
工作介質
|
按材質適應水、蒸汽、石油、硝酸、醋酸等腐蝕性介質
|
|
連接法蘭
|
JB/T74-90 GB9113.1-9113.26 ANSIB16.10
|
|
試驗與檢驗
|
GB/T13927 API598
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
● V73771電動對夾式蝶閥外形尺寸
|
公稱通徑DN
|
L
|
H
|
H1
|
D1
|
Z—d
|
D
|
L1
|
L2
|
|
50
|
43
|
452
|
80/112
|
120/125
|
4-18
|
165
|
208
|
120
|
|
65
|
46
|
475
|
88/115
|
136/145
|
4-18
|
185
|
208
|
120
|
|
80
|
46/49
|
516
|
96/120
|
160/
|
8-18
|
220
|
208
|
120
|
|
100
|
52/56
|
551
|
115/140
|
185
|
8-18
|
220
|
208
|
120
|
|
125
|
56/64
|
566
|
128/170
|
210
|
8-18
|
220
|
208
|
120
|
|
150
|
56/70
|
606
|
140/180
|
240
|
8-22
|
285
|
256
|
156
|
|
200
|
60/71
|
731
|
175/210
|
295
|
8-22
|
340
|
256
|
156
|
|
250
|
68/76
|
778
|
202/240
|
355
|
12-22
|
395/405
|
256
|
156
|
|
300
|
78/83
|
830
|
242/290
|
410
|
12-22
|
445/460
|
256
|
156
|
|
350
|
78/92
|
996
|
266/320
|
470
|
16-22
|
505/520
|
346
|
156
|
|
400
|
102
|
1058
|
298/350
|
515/525
|
16-26
|
565/580
|
346
|
156
|
注：表中數據xx/xx,“L、H1”為軟密封/硬密封；“D1、D”為壓力1.0 MPa/1.6MPa
● V73741電動法蘭式蝶閥外形尺寸
|
公稱通徑DN
|
L
|
H
|
H1
|
D1
|
Z—dd
|
D
|
L1
|
L2
|
|
50
|
108
|
539
|
83/112
|
165
|
125
|
4-18
|
208
|
120
|
|
65
|
112
|
554
|
93/115
|
185
|
145
|
4-18
|
208
|
120
|
|
80
|
114
|
569
|
100/120
|
200
|
160
|
8-18
|
208
|
120
|
|
100
|
127
|
614
|
110/138
|
220
|
180
|
8-18
|
208
|
120
|
|
125
|
140
|
649
|
125/164
|
250
|
210
|
8-18
|
208
|
120
|
|
150
|
140
|
725
|
1425/175
|
285
|
240
|
8-22
|
256
|
156
|
|
200
|
152
|
835
|
170/208
|
340
|
295
|
8-22/2-22
|
256
|
156
|
|
250
|
165
|
890
|
1925/243
|
395/405
|
350
|
12-22/12-26
|
256
|
156
|
|
300
|
178
|
995
|
2225/283
|
445/460
|
400
|
12-22/12-26
|
256
|
156
|
|
350
|
190
|
1155
|
2525/310
|
505/520
|
460
|
16-22/16-26
|
346
|
156
|
|
400
|
216
|
1225
|
2825/580
|
565/580
|
515
|
16-26/16-30
|
346
|
156
|
注：表中數據xx/xx,“H”列為軟密封/硬密封；“D、Z—dd”列壓力1.0 MPa/1.6MPa
|
