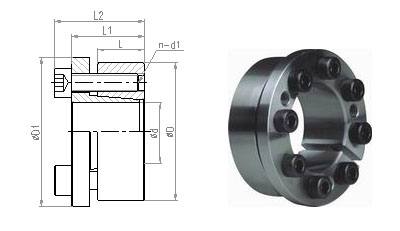

Z13型脹緊聯結套

點擊圖片查看大圖

詳細信息

Z13型脹緊聯結套的基本尺寸與技術革新參數
基本尺寸						額定負荷		脹套與軸結合面上的壓力 Pt N/mm2	脹套與轂結合面上的壓力 Pt’ N/mm2	螺釘?shù)臄Q緊力矩 Ma N.m	質量 kg
d	D	L2	L1	L	D 1	軸向力 Ft kN Pax(Mt=0)	轉矩 Mt kN.m Pax(Ft=0)	脹套與軸結合面上的壓力 Pt N/mm2	脹套與轂結合面上的壓力 Pt’ N/mm2	螺釘?shù)臄Q緊力矩 Ma N.m	質量 kg
20	47	48	42	26	53	0.54	54	276	117	14	0.51
22	47	48	42	26	53	0.6	54	253	118	14	0.53
24	50	48	42	26	56	0.65	54	230	110	14	0.55
25	50	48	42	26	56	0.68	54	222	111	14	0.65
28	55	48	42	26	61	0.76	54	198	100	14	0.62
30	55	48	42	26	61	0.82	54	186	101	14	0.8
32	60	48	42	26	66	1.31	82	261	139	14	0.7
35	60	48	42	26	66	1.44	82	240	140	14	0.81
38	65	48	42	26	71	1.56	82	220	129	14	0.77
40	65	48	42	26	71	1.64	82	209	129	14	1.33
42	75	59	51	30	81	2.13	101	213	119	41	1.24
45	75	59	51	30	81	2.28	101	199	119	41	1.44
48	80	59	51	30	86	2.43	101	186	112	41	1.41
50	80	59	51	30	86	2.53	101	179	112	41	1.35
55	85	59	51	30	91	4.18	152	244	158	41	1.45
60	90	59	51	30	96	4.56	152	224	149	41	1.55
65	95	59	51	30	102	4.94	152	206	141	41	1.67
70	110	66	56	40	117	6.5	186	176	112	83	2.61
75	115	66	56	40	122	7	186	165	107	83	2.75
80	120	66	56	40	127	7.4	186	153	102	83	2.89
85	125	66	56	40	132	9	213	165	112	83	3.04
90	130	66	56	40	137	9.6	213	157	109	83	3.18
95	135	66	56	40	142	12.6	267	185	130	83	3.33
100	145	77	65	46	153	13.3	270	153	105	145	4.62
110	155	77	65	46	163	14.7	270	140	99	145	5
120	165	77	65	46	173	18.4	309	147	107	145	5.37
130	180	77	65	46	188	25.1	388	171	124	145	6.46
140	190	87.5	73.5	51	199	40.15	586	213	157	230	7.73
150	200	87.5	73.5	51	209	47	639	217	163	230	8.21
160	210	87.5	73.5	51	219	54.3	692	220	167	230	8.64
170	225	87.5	73.5	51	234	63	746	226	171	230	10.14
180	235	87.5	73.5	51	244	66	746	212	162	230	10.66

上一個產品：Z12A型脹緊聯結套
下一個產品：Z16型脹緊聯結套
