用途:
本設備適用于制藥、生物、食品、化工等行業，常用于動植物的有效成份及芳香油的提取，是中藥生產中的常用設備。
特點:

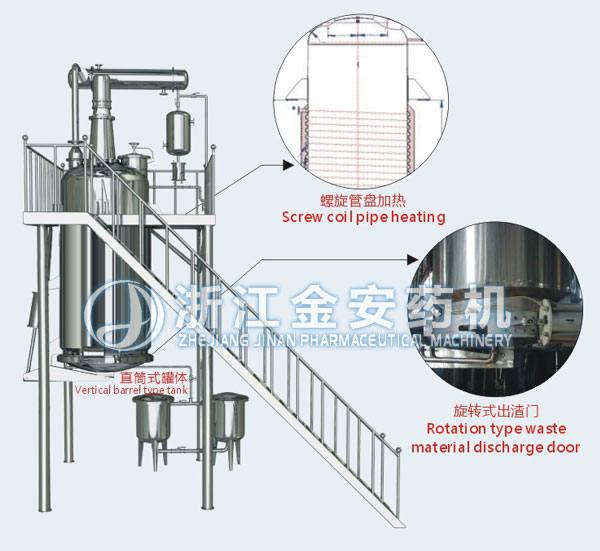

a.設備加熱采用螺旋半圓管制作，使用安全可靠，設備內外精密拋光，符合GMP要求。
b.設備主要由主罐、消泡器、冷凝器、冷卻器、油水分離器、過濾器等組成。
c.設備的主要形式有直筒式、正錐式、磨茹式、倒錐式等，可根據需要配備攪拌裝置。
d.出渣門有多種形式供用戶選擇，有雙氣缸鎖勾式、多氣缸旋轉式。
e.根據客戶需要可加大出液時的過濾面積，增加側出液口，以提高生產效率。
|
技術參數:
|
|
參數/型號
|
LTQ-0.5m3
|
LTQ-1.0m3
|
LTQ-2.0m3
|
LTQ-3.0m3
|
LTQ-5.0m3
|
LTQ-6.0m3
|
|
提取罐容積（L）
|
500
|
1000
|
2000
|
3000
|
5000
|
6000
|
|
夾套工作壓力（MPa）
|
0.25
|
0.25
|
0.25
|
0.25
|
0.25
|
0.25
|
|
內膽工作壓力（MPa）
|
常壓
|
常壓
|
常壓
|
常壓
|
常壓
|
常壓
|
|
加熱面積（m2）
|
1.76
|
3.6
|
4.4
|
6.5
|
8.3
|
10.4
|
|
冷凝面積（m2）
|
1.5
|
3
|
6
|
8
|
12
|
14
|
|
冷卻面積（m2）
|
0.5
|
0.5
|
1
|
1
|
1
|
2
|
|
蒸汽用量（kg/h
|
60
|
115
|
230
|
340
|
570
|
685
|
|
冷卻水量（t/h）
|
2.5
|
4
|
7.5
|
9.5
|
14
|
17
|
|
排渣門直徑（mm）
|
800
|
1000
|
1200
|
1200
|
1400
|
1400
|
|
外形尺寸（m）
|
1.2x1.4x4.2
|
1.5x1.9x4.9
|
1.7x2x6
|
1.9x2.3x6.9
|
2.2x2.6x8.5
|
2.3x2.6x8.8
|
|
注：本參數僅作參考，實際參數以圖紙為準。
|
|
|
